设备简介
卧式单轴混合机是一款高效率、高均匀度、高装载系数的新型混合搅拌设备。该产品适用范围广阔,能进行粉体与粉体、粉体与液体、粉体与膏体的混合搅拌,特别是能搅拌膏状、粘稠的或比重较大的物料(比如腻子、真石漆、金属粉末等产品)。本机由搅拌槽、主混合搅拌器、副飞刀搅拌器、进料口、出料口组成。主搅拌器由电机带动减速机、再由减速机带动主轴工作,副飞刀搅拌器由电机直接带动搅拌叶片轴工作,主要适用于纤维和粘稠物料的分散。主混合搅拌器主要有双螺带式、犁头式、桨叶式、棒销式、连续式搅拌叶片等形式。
功能选择
一.材质选择
混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及其它材质的钢材定制,并且不同材质也可以结合使用;设备选材时区分:与物料接触部分以及非与物料接触部分;
混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;
不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部位。
二、搅拌槽
卧式单轴混合机搅拌槽可以制作成为各种各样的结构形式。根据搅拌物料的基本物理性能,密度、粒径、含水率、安息角、粘稠度、松散度、清洗要求、均匀度要求、设备体积等各种情况,选择最适合的混合搅拌槽。
三、主搅拌器
常规的物料混合分:不同粉料相互混合、同种物料批次混合、粉料添加少量液体混合、液体添加粉料搅拌至浆料、浆料增稠或稀释、颗粒料与粉料混合、颗粒料与颗粒料混合、团块料破碎混合、冷却或升温混合等。
根据搅拌物料的基本物理性能,密度、粒径、含水率、安息角、粘稠度、松散度、清洗要求、均匀度要求、设备体积等各种情况,选择最适合的混合搅拌叶片。

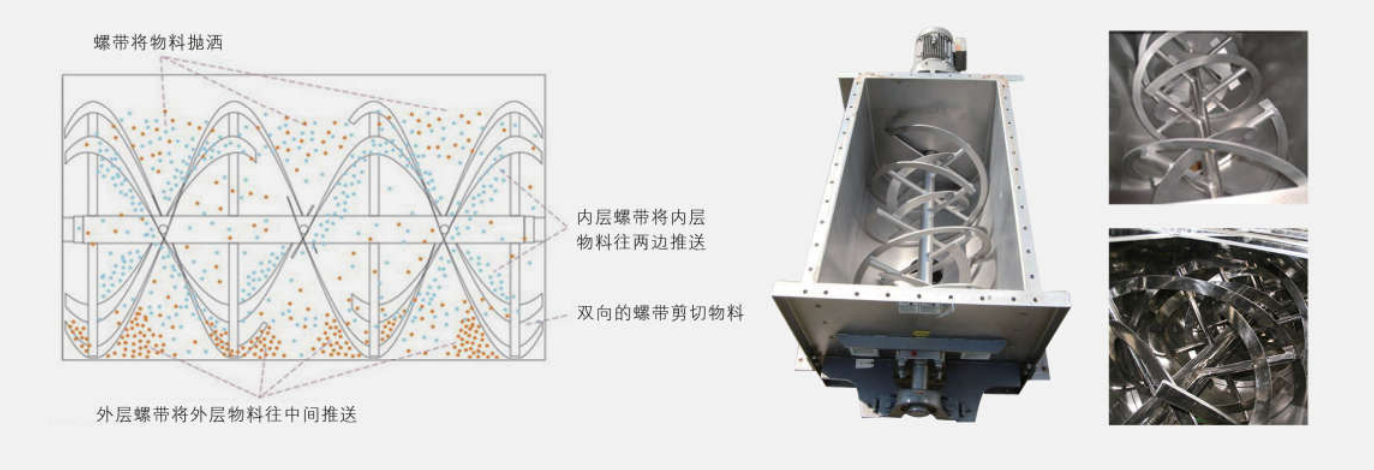

●根据叶片形式分为双层螺带式搅拌叶片、犁头式搅拌叶片、桨叶式搅拌叶片、棒销式搅拌叶片等;
●根据叶片的制作安装方式分为焊接式叶片可方便清洗、以及拆卸式叶片可方便磨损后更换;
●根据生产工艺需求,可设计为批次式混合搅拌叶片和连续式混合搅拌叶片。
![image.png image.png](/UserFiles/Article/image/6385611894684716591041365.png)
四、驱动配置
混合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。驱动电机选择有:普通电机、防爆电机、变频电机、高效节能电机、高防护等级电机、以及异电压下的电机;常用的减速机:R、K、F系列齿轮减速机、摆线针轮减速机、通用型齿轮减速箱、行星齿轮减速器;常用的连接方式:直联式、皮带轮连接、液力耦合器连接。
